Solvarme styringer

Resol Deltasol BS PLUS er en helt enkel solvarmestyring til kombinerede brugsvandsanlæg samt rumvarmeanlæg, til kombinerede solvarmeanlæg samt fastbrændselsanlæg og til kombinerede brugsvands- og poolanlæg etc. Resol Deltasol BS plus er meget driftssikker og har som noget nyt PWM-udgange for omdrejningsstyring af lavenergi-cirkulationspumper. Denne meget driftssikre solvarmestyring afløse BS Plus. Enkel og driftssikker solvarmestyring til kombinerede brugsvands- og rumvarmeanlæg, til kombinerede solvarme- og fastbrændselsanlæg, kombinerede brugsvands- og poolanlæg mv.

Fordele

• Enkel og driftssikker solvarmestyring
• Basisfunktioner og udstyr som DeltaSol CS/4, herunder 2 udgange og 4 indgange
• PWM-udgange for omdrejningsstyring af lavenergi cirkulationspumper
• Mulighed for to solfangerfelter (f.eks. øst/vestvendt) eller
• To lagre (kombianlæg - beholder/centralvarmesystem) eller
• Mulighed for differensstyring af to separate systemer, f. eks. solvarmeanlæg og masseovn/brændeovn.
• Mulighed for omdrejningsregulering af lavenergipumper med indgang for PWM-signal
• Indbygget varmemåler
• Indgang for en Grundfos Direct Sensor VFD

Udover selve solvarmepumpen, kan Deltasol BS Plus styre en trevejsventil (eller en 2. pumpe), så overskydende solvarme kan ledes til centralvarme eller pool. Styringen starter med en 8 trins ibrugtagningsguide, som gennemgår grundindstillingerne.

Mål

• Højde: 17,2 x Bredde: 11 x Dybde: 4,6 cm

Leveres inklusiv 4 temperaturfølere Pt1000 med 2 meter ledning. Heraf to med højtemperaturbestandig silikoneledning, samt med engelsk manual. Styringen er næsten identisk med forgængeren BS Plus hvor der findes dansk manual.

Producent

• Resol

UVR67 er en styring, der forener egenskaberne fra de tidligere modeller UVR63 (solvarme)styring og UVR63-H varmestyring i ét opdateret apparat med forbedrede netværks- og internetmuligheder. Meget fleksibel elektronisk styring med grafisk display. Mede end 800 forskellige foruddefinerede prodgrammer. Mange muligheder for styring af pumper g ventiler i solvameanlæg samt varmeanlæg med masseovn, brændeovn m.m. Faste programmer til solvarmeanlæg,l varmeanlæg samt også faste programmer til energibesparende affugtning m/ventilator.

Fordele

• Fleksibel elektronisk styring
• Faste programmer
• Mulighed for datalogning og overførsel til PC via CAN-bus og interface CMI (ekstraudstyr)
• Frostbeskyttelsesfunktion
• Mulighed for at udvide med mange af Technische Alternatives CAN- og DL-bus-enheder

Data

• 6 (føler) indgange
• 5 stk. 230V udgange (En kan gøres potentialfri)
• 2 stk 0-10V/PWM udgange (Til f.eks. brænder- eller spjældmotorstyring samt styring af elektroniske pumper)
• 5 timerfunktioner
• 3 varmemålere
• Mange andre ekstra funktioner end beskrevet her
• Strømtræk 100-230VAC max 3,15A
• Strømforbrug 1,5 - 2 W

UVR67 har mere end 800 forskellige programmer som allerede er difinerede. UVR67 har derfor har derfor et hav af muligheder. Leveres med én solfangerføler 240°C med lynbeskyttelsesdåse og to beholderfølere, alle Pt1000, samt to dyklommer 140 mm. UVR67 kan udvides med mange af Technische Alternatives CAN- og DL-bus-enheder og på den måde blive centrum for meget komplekse (sol)varmeanlæg. Kræver  men kræver ikke egentlig programmering. Der skal bare vælges det rigtige program.

​​​​​​UVR67 er funktionelt identisk med den tidligere model UVR65 blot lige med den lille forskel at UVR67den er udbygget med to ekstra relæudgange. Tilslutningerne er dog ændret lidt i forhold til UVR65, hvilket man skal være opmærksom på ved evt. ombytning af UVR65 med UVR67. Styringsprogrammerne er næsten identiske med dem, der lå i UVR63.

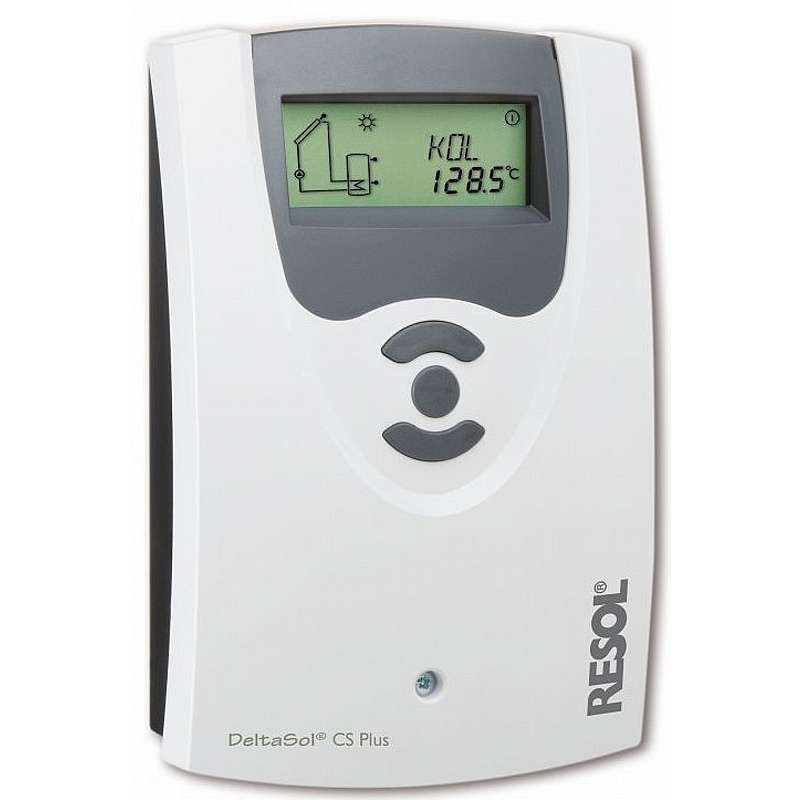

Resol Deltasol CS/4 med en ekstra PWM-udgang. CS/4 styringen afløser Resol Delsasol BS/4 modellen. Model CS/4 er udformet med en ekstra PWM-udgang til hastighedsregulering af moderne pumper. Resol Deltasol CS/4 kan udover styring af solvarmepumpne også åbne og lukke en ventil eller styre en pumpe for tilførsel af suppleringsvarme til solvarmebeholderens top. Leveres inkl. 3 temperaturfølere Pt1000 med 2 meter ledning. Heraf én med højtemperaturbestandig silikoneledning, samt medleveres engelsk manual. Funktionerne og betjeningen næsten uændret set i forhold til BS/4. Derfor henviser vi også til den danske manual på BS/4.

Data

• 2 relæudgange (On/Off)
• En PWM-udgang
• Fire følerindgange
• Differenstermostatfunktion på udgang 1
• Termostatfunktion til styring af f.eks. pumpe for suppleringsvarme på udgang 2
• Digitaludlæsning af temperaturer og indstillede værdier
• Driftstimetæller og simpel varmemængdetæller (kræver en 4. føler - ikke inkluderet)
• Diverse valgbare ekstrafunktioner som solfanger-overtemperaturbeskyttelse, frostbeskyttelse, natkøling og rørfangerfunktion

Mål

• Højde: 17,2 x Bredde: 11 x Dybde: 4,6 cm

Producent

• Resol

UVR610K er en avanceret elektronisk styring for solvarme- og varmeanlæg.

UVR610K indgår i Technische Alternative (TA)s X2-serie, dvs. er kompatibel med de øvrige produkter i denne, TAs nyeste produktserie: UVR16x2 (frit programmérbar universalstyring med display), CMI (datalogger og web-interface), CAN-I/O45 (udvidelsesmodul) etc.

UVR610K er, med sine 6 indgange og 10 udgange præcis lige så fleksibelt programmérbar som UVR16x2, dvs. den kan styre bla. pumper, ventiler og shunts. De 10 indgange kan indstilles til Pt100, Pt1000 og et utal af andre følere og signalkilder.

UVR610K programmeres med den gratis software TAPPS2. Programmet overføres via SD-kort eller  via web-interfacet CMI og en PC eller smartphone.

Styringen kan enkelt omstilles mellem ca. 10 forskellige menusprog, herunder dansk. Manualen er dog indtil videre kun på engelsk, tysk mv.


• 6 indgange for Pt100, Pt1000, KTY, Pt500, NI1000 0-3,3V, impuls mv.
• 10 udgange:
• 5 relæudgange 230V
• 1 pot.fri omskifterkontakt
• 4 multifunktionsudgange 0-10V, PWM mm
• CAN-bus og DL-bus-interfaces

UVR610K er beregnet for montering på væg.

Technische Alternative ESR31 kan tilsluttes flowmåler og kan tillige ruges som energimåler i rigtig mange varmeanlæg. Meget fleksibel solvarmestyring med én pumpe-/ventiludgang og tre sensorindgange. Med mulighed for hastighedsregulering af både "gammeldags" og moderne pumper, der er beregnet hertil.

Fordele

• Fleksibel solvarmestyring
• Kan tilsluttes flowmåler
• Mange indstillingsmuligheder
• Mulighed for hastighedsregulering af pumpe
• Digitaldisplay med temperatur- og symbolvisning
• Grafisk anlægsvisning

Data

• Tre følerindgange (Pt1000/KTY) (Indgang 3 også for impulsgiver som f.eks. flowmåler VSG
• Én omdrejningsreguleret udgang 230V/200VA
• Én relæ-udgang (ON/OFF) med skifterelæ med slutter og bryder (modeller, der ender på R)
• Analogudgang 0-10V/PWM for styring af lavenergipumper med PWM-indgang
• Brændermodulering
• DL-Bus for tilslutning af elektroniske sensorer samt til PC via interface/datalogger CMI

INFO
Styringer, der ender på D, er udstyret med triac-udgang, der (lige som de større styringer fra Technische Alternative (TA) muliggør omdrejningsregulering af "gammeldags" standardpumper som f.eks. Grundfos UPS ud fra forskellige kriterier - fast temperatur, fast differens mv. Hermed er de velegnet til low flow-solvarmesystemer eller til styring af pumpen i en varmtvandsstation, dog kun med "gammeldags" pumpe som Grundfos UPS - ESR31 kan ikke styre PWM-pumper præcist nok til dette formål.

Styringer, der ender på R er udstyret med en almindelig relæudgang (ON/OFF). Udgangen er udformet som et skifterelæ, dvs. der er konstant spænding på én terminal. Når styringens udgang går fra OFF til ON, flytter fasen fra terminal Ö (bryder) til terminal S (slutter). Styringen er dermed i stand til at skifte fx trevejsventiler som Danfoss AMZ 113, der kræver strøm "i begge retninger".
Både D- og R-udgaverne kan omdrejningsregulere lavenergipumper med PWM-indgang som f.eks. Grundfos UPM3.

Dansk grundprogram til vores frit programmérbare styringer UVR1611 og UVR16X2, så de kan styre midi-maxianlæg.

Opsætning af din nye styring, så den kan styre midi-maxianlæg.

Indspilning af dansksproget software.

Programmet indeholder bla følgende styringsmoduler:


• solvarmeproduktionsmåler
• to varmekredse, radiator- og gulvvarme
• brugsvandsproduktion i gennemstrømning (styring af varmtvandsstation)
• brugsvands-cirkulation
• styring af pumpe i fastbrændselsfyr, masseovn eller brændeovn med gris
