Brændehoveder og bagplader

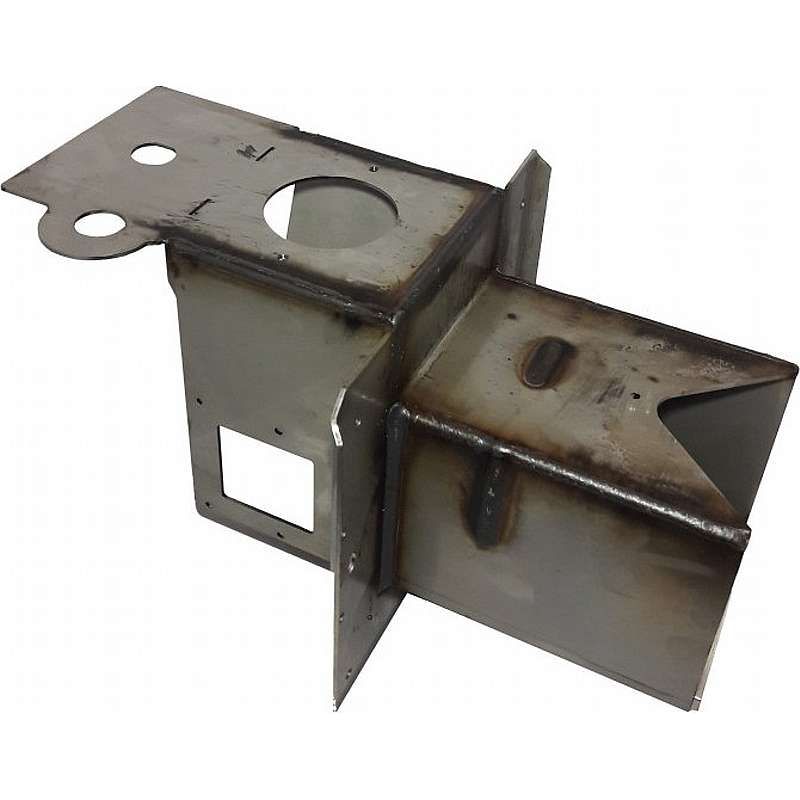

NBE brændehoved med 2-Vejs blæsermontering. Brændehoved leveres uden forbrændingsrist. OBS: Husk også at bestille bagplade til brændehovedet. Der findes 3 forskellige modeller (Se nedenfor)

Data

• Brændehoved 10 kW med 2-vejs blæsermontering
• Leveres uden forbrændingsrist

Mål

• Forbrændingskamre højde: 120 mm
• Forbrændingskamre bredde: 120 mm

Producent

• NBE

OBS: Husk at bestille bagplade til brændehovedet

• Højremonteret blæser: Varenr. 400263:
• Bundmonteret blæser: Varenr. 400264
• Højremonteret blæser (Phoenix-modeller): Varenr. 900663

Brændehoved 16 kW uden forbrænding rist med 2-vejs blæsermontering. Brænderhovedet er produceret af NBE.

Data

• Brænderhoved 16 kW
• 2-vejs blæsermontering
• Leveres uden forbrændingsrist

Husk at bestille bagplade til brændehovedet - der findes 3 forskellige:

• 400263: højremonteret blæser
• 400264: bundmonteret blæser
• 900663: højremonteret blæser (Phoenix-modeller)

Mål

• Forbrændingskamre højde: 120 mm
• Forbrændingskamre bredde: 120 mm
• Vægt: 6 kg

Producent

• NBE

Brændehoved 30 kW uden forbrænding rist. NBE brændehoved med 2-vejs blæsermontering. Vær obmærksom på, at bagpladen til brænderhovedet bestilles separat. Der findes 3 forskellige (Se nedenfor)

Data

• Brænderhoved 30 kW
• 2-vejs blæsermontering
• Leveres uden forbrændingsrist (Skal bestilles separat)

Mål

• Forbrændingskamre højde: 140 mm
• Forbrændingskamre bredde: 130 mm
• Vægt: 6,5 kg

Producent

• NBE

Husk at bestille bagplade til brændehovedet - der findes 3 forskellige:

• 400263: højremonteret blæser
• 400264: bundmonteret blæser
• 900663: højremonteret blæser (Phoenix-modeller)

Brændehoved 80-120 kW uden forbrænding rist. Brænderhovedet leveres inklusiv bundspjæld. Bagplade samt rist skal bestilles seperat.

OBS: Husk at bestille bagplade til brændehovedet (400259) og rist til brændehovedet (400590) separat.

Data

• Brændehoved 80-120 kW
• Leveres inklusiv bundspjæld

Mål

• Forbrændingskammer højre: 220 mm
• Forbrændingskammer bredde: 220 mm
• Vægt: 14 kg

Bagplade  + Rist bestilles seperat:

• Bagplade til brændehovedet (400259)
• Rist til brændehovedet (400590)

Producent

• NBE

Løst brændehoved til pillefyr uden forbrændings rist. NBE brændehoved inklusiv bundspjæld og uden forbrændingsrist, 150-200 kW.

Data

• Inklusiv bundspjæld
• Uden forbrændingsrist
• Forbrændingskamre højde: 220 mm
• Forbrændingskampre bredde: 320 mm

Producent

• NBE

Model 2 bagplade til NBE pillebrænder 10 kW til 30 kW  Der findes 3 modeller. Model 2 er til modellerne med fotoprint med skakt og modtryksføler. Bagplade til pillefyr, 10 kW,16 kW, 20 kW, og 30 kW til 85 mm blæser. Dette er model 2 ud af 3.

Data

• Model 2
• Til NBE pillebrænder 10-30 kW til 85 mm blæser
• Til modeller med fotoprint med skakt og modtryksføler

Dette er model 2 ud af 3

• Model 1 er til modeller, hvor fotosensoren er monteret i siden af brænderen: 400250
• Model 3 er til modeller med løs, flad fotosensor: 400250-3

Producent

• NBE

Model 3 bagplade til NBE pillebrænder 10 kW til 30 kW  Der findes 3 modeller. Model 3 er til modellerne med løs, flad fotosensor. Bagplade til NBE pillefyr, 10 kW,16 kW, 20 kW, og 30 kW til 85 mm blæser. Dette er model 3 ud af 3.

Data

• Model 3
• Til NBE pillebrænder 10-30 kW til 85 mm blæser
• Til modeller med løs, flad fotosensor

Dette er model 3 ud af 3

• Model 1 er til modeller, hvor fotosensoren er monteret i siden af brænderen: 400250
• Model 2 er til modeller med fotoprint med skakt og modtryksføler: 400250-2

Producent

• NBE

Bagplade til pillebrænder 40-60 kW til 120 mm blæser. Dette er model 1. Model 1 vælges hvor fotosensoren er monteret i siden af pillebrænderen. Vær obs. på at der er lavet 3 forskellige modeller hvor dette er model 1. Model 2 & 3 har vi beskrevet længere nede på siden.

Data

• Bagplade til pillebrænder 40 - 60 kW til 120 mm blæser
• Til modeller hvor fotosensoren er monteret på / i siden af brænderen
• Model 1

Producent

• NBE

Der er lavet 3 forskellige modeller:

• Model 2 er lavet til modeller med fotoprint med skakt og modtryksføler: 400258
• Model 3 er lavet til modeller med løs, flad fotosensor: 400268

Bagplade til pillebrænder 40-60 kW til 120 mm blæser. Dette er model 2. Model 2 vælges til modeller med fotoprint med skakt og modtryksføler. Der er lavet 3 forskellige modeller hvorfor vi har beskrevet Model 1 & Model 3 længere nede på siden.

Data

• Bagplade til pillebrænder 40 - 60 kW til 120 mm blæser
• Til modeller med fotoprint med skakt og modtryksføler.
• Model 2

Producent

• NBE

Der er lavet 3 forskellige modeller

• Model 1 er til modeller, hvor fotosensoren er monteret i siden af brænderen: 400248
• Model 3 er til modeller med løs, flad fotosensor: 400268

Model 3: Bagplade til pillebrænder 40-60 kW til120 mm blæser. Model 3 er til modeller med løs, flad fotosensor

Data

• Model 3
• Til NBE pillebrændere 40-60 kW til 120 mm blæser
• Til modeller med løs, flad fotosensor

Dette er model 3 ud af 3

• Model 1 er til modeller, hvor fotosensoren er monteret i siden af brænderen: 400248
• Model 2 er til modeller med fotoprint med skakt og modtryksføler: 400258

Producent

• NBE

Bagplade til pillebrænder 80-120 kW til 133 mm blæser. Model 1 vælges der hvor fotosensoren er monteret i siden af brænderen. Der er lavet 3 forskellige modeller hvor dette er Model type nr. 1. De øvrige modeller er beskrevet nederst.

Data

• Bagplade til pillefyr 80-120 kW til 133 mm blæser
• Til modeller hvor fotosensoren er monteret på / i siden af brænderen
• Model 1

Producent

• NBE

Der er lavet 3 forskellige modeller hvoraf denne er model 1.

• Model 2 er til modeller med fotoprint med skakt og modtryksføler: (Varenr. 400259)
• Model 3 er beregnet til modeller med løs, flad fotosensor: (Varenr. 400269)

Bagplade til pillebrænder 80-120 kW til 133 mm blæser. Model 2. Model 2 anvendes til brændermodeller med fotoprint med skakt og modtryksføler. Der er avet 3 forskellige modeller. Dette er model 2.

Data

• Bagplade til pillefyr 80-120 kW til 133 mm blæser
• Til modeller med løs, flad fotosensor
• Model 3

Producent

• NBE

Der er lavet 3 forskellige modeller hvoraf denne er model 2.

• Model 1 er beregnet til hvor fotosensoren er monteret i siden af brænderen: (Varenr. 400249)
• Model 3 er beregnet til modeller med løs, flad fotosensor: (Varenr. 400269)

Bagplade til pillebrænder 80-120 kW til 133 mm blæser. Model 3 anvendes til brændermodeller med løs, flad fotosensor. Der er lavet 3 forskellige modeller. Dette er model 3.

Data

• Bagplade til pillefyr 80-120 kW til 133 mm blæser
• Model 3

Producent

• NBE

Der er lavet 3 forskellige modeller hvoraf denne er model 3.

• Model 1 er beregnet til hvor fotosensoren er monteret i siden af brænderen: (Varenr. 400249)
• Model 2 er beregnet til typen med fotoprint med skakt og modtryksføler: (Varenr. 400259)


Bagplade til NBE Træpillebrænder med højre monteret blæser. Bagpladen passer  til 10-30 kW. Monteres op med NBE fotoprint med skakt og modtryksføler (Varenr. 400094). Bagpladen passer på blæser (Varenr. 400003 og 400008-111)

Data

• Bagplade til NBE pillebrænder 10-30 kW med højre-monteret blæser
• Passer kun på brændehoved : 500251, 500252 & 500253

Producent

• NBE

Bagplade til NBE pillebrænder med bundmonteret blæser til 10-30 kW. Bagpladen monteres op med NBE fotoprint med skakt & modtryksføler (Varenr. 400094). Passer på blæser med varenr. 400003 og 400008-111. Bagplade passer kun på brænderhoved med varenr 500251, 500252 & 500253.

Data

• Bagplade til 10-30 kW med bundmonteret blæser
• Passer på brænderhoved 500251, 500252 & 500253

Producent

• NBE
