Manuel gulvvarme og dele (Neotherm)

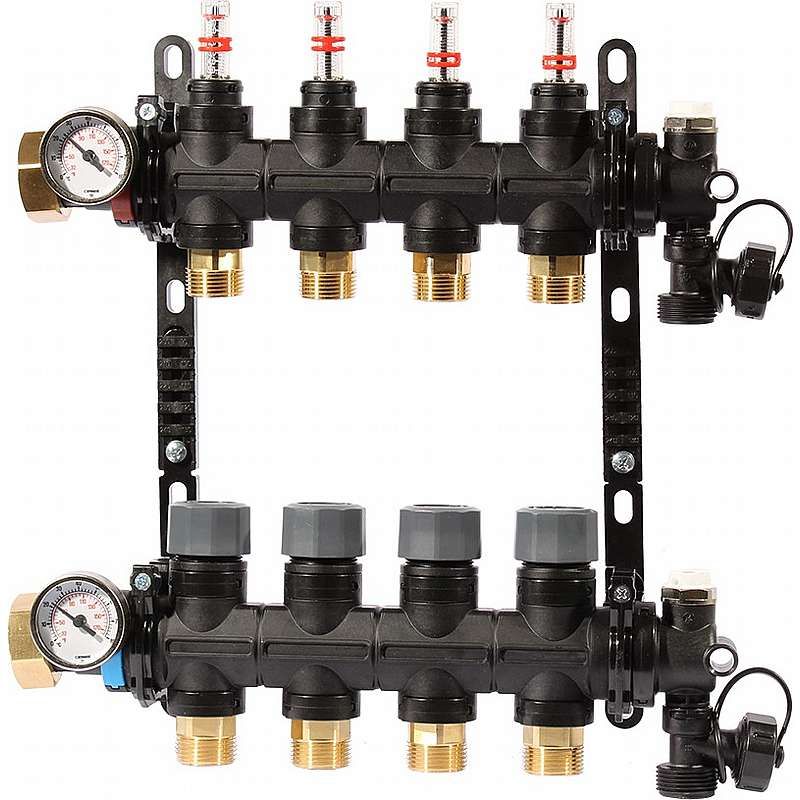

Neotherm løs gulvarmefordeler med flowmeter. Fordeleren leveres i standard-udførsel med integrerede flowmålere til almindelige termomotorer. Gulvvarmefordeleren er klar til opsætning på væg eller i et vandtæt Neotherm gulvvarmeskab. Neotherm euroconus gulvvarmefordeler leveres til 2-12 afgreninger som håndreguleret. Der er forberet til montering af termomotorer.

Tekniske data

Løs gulvarmefordeler med flowmeter.

Husk at tilkøbe omløbersæt.

Producent

• Neotherm

Løs Neotherm gulvarmefordeler, Push med flowmeter til 16 mm slanger. Gulvvarmefordeleren bliver leveret i en standard-udførsel. Der er integrerede flowmålere til alm. termomotorer. Klar til opsætning på væg eller i vandtæt Neotherm gulvvarmeskab.

Data

• Løs gulvvarmefordeler, Push 16
• Med flowmeter til 16 mm slanger

Neotherm gulvvarmefordeler kan leveres fra 2- 12 afgreninger håndreguleret og forberedt til montering af termomotor.

Tekniske data

• Arbejdstemperatur: 5 - 55°C
• Maks temperatur: 90°C ved 3 bar
• Driftstryk: 6 bar
• Maks. driftstryk: 10 bar
• Flowindstilling: 0-5 l/min
• Antal tilslutninger: 2-12
• Gevind på tilslutninger: 1"
• Gevind på ventil (Til termomotor): M30 x 1,5

Flowmålerne er med skala der går fra 0 til 5,0 l/min. Vandgennemstrømningen i flowmålerne er begrænset, det betyder at risikoen er mindre for at der sker aflejringer indvendigt på glasset. Tilslutningerne til de enkelte slanger har en indbyrdes C/C afstand på 50 mm.

Det viste billede stemmer muligvis ikke overens med sættet men er et eksempel.

Producent

• Neotherm

Løs gulvarmefordeler (Neotherm) Push 20 med flowmeter til 20 mm slanger. Neotherm gulvvarmefordeler bliver leveret i en standard-udførsel. Fordeleren har integrerede flowmålere til alm. termomotorer og er klar til opsætning på væg eller i vandtæt Neotherm gulvvarmeskab.

Data

• Løs gulvvarmefordeler, Push 20
• Med flowmeter til 20 mm slanger

Neotherm gulvvarmefordeler kan leveres fra 2- 12 afgreninger håndreguleret og forberedt til montering af termomotor.

Tekniske data

• Arbejdstemperatur: 5 - 55°C
• Maks temperatur: 90°C ved 3 bar
• Driftstryk: 6 bar
• Maks. driftstryk: 10 bar
• Flowindstilling: 0-5 l/min
• Antal tilslutninger: 2-12
• Gevind på tilslutninger: 1"
• Gevind på ventil (Til termomotor): M30 x 1,5

Flowmålerne er med skala der går fra 0 til 5,0 l/min. Vandgennemstrømningen i flowmålerne er begrænset, det betyder at risikoen er mindre for at der sker aflejringer indvendigt på glasset. Tilslutningerne til de enkelte slanger har en indbyrdes C/C afstand på 50 mm.

Det viste billede stemmer muligvis ikke overens med sættet men er et eksempel.

Producent

• Neotherm

NeoTherm gulvvarmesystem med manuel regulering til fordeling og regulering af gulvvarme. Gulvvarmefordeleren er til regulering og fordeling af gulvvarme ved manuel el-regulering. Kan regulere og fordele gulvvarme i op til 12 kredse. Med fremløbsventil for en nøjagtig indjustering og håndreguleret returventil.

Neotherm Gulvvarme manifold består af:

• Fordelerrør 1" gennemløb x 3/4" Eurokonus
• Monteringsbøjler
• Indbygget håndreguleret ventil (returløb)
• Indbygget reguleringsventil (fremløb)
• Betjeningsvejledning

Producent

• Neotherm

Neotherm MidiShunt er som standard beregnet til 1 -2 kredse. MiniShunt består af en cirkulationspumpe (Neotherm Cirkulatinospumpe 20/6-13), en termostatventil med kapillarrør, justeringsventil, kontraventil, luftskrue samt omløbere til 20 x 2 mm gulvvarmeslanger. Der skal monteres en shunt når gulvvarme skal tilkoblet et radiatorsystem. Det skal der fordi, at en gulvvarmekreds skal have en lavere fremløbstemperatur end radiatorkredsen. lNeotherm minishunt leveres monteret på en aluminiumsplade klar til ophængning. Alle rørtilslutninger er nedadvendt.

MidiShunt består af:

• Cirkulationspumpe (Neotherm Cirkulatinospumpe 20/6-13)
• Kontraventil
• Termostatventil 3/4"
• Ventiler
• Følerelement 20-50°
• Rørstykker og fittings

Data

• Maks. længde for gulvvarmetryk: Dim. 20 mm = 120 m
• Maks. diftstryk: 1MPa
• Maks. driftstemperatur: 100°C

Reguleringsområde

• Fremløb: 20-50°C
• Spænding: 230V/50Hz
• Tilslutning til varmesystem: 24/19 gevind nedadvendt

Producent

• Neotherm

Det er muligt at udbygge systemt med forskellige former for rumtemperaturstyring. Desuden kan Midishunt leveres til 1, 2 eller 3 kredse. Ved anvendelse af 20 x 2 mm gulvvarmeslange kan én kreds dække op til 35 m2 (maks. slangelængde = 120 m).

På forespørgsel kan Neotherm midishunt leveres til andre rørtyper og rørdimensioner.

Unishunt til plastfordeler med cirkulationspumpe (Neotherm) 20/6-130. Unishunten er meget enkel at samle. Der anvendes flade pakninger hvorfor det ikke er nødvendigt at bruge pakgarn eller paksalve. Alle omløbere spændes med nøgle. Når Neotherm Unishunt med cirkulationspumpe skal indstilles, bør man gå efter så lav en temperatur som muligt for at opnå den bedste mulige komfort samt den bedste mulige økonomi. Obs. at temperaturen er så tilstrækkelighøj til at kunne opvarme boligen.

Data

• NeothermUnishunt til plastfordeler med Neotherm cirkulationspumpe
• Cirkulationspumpe: 20/6 130
• Strømforsyning: 220 - 240 V 50 / 60 Hz
• Maks flow: 2,8 m3/h
• Gevind: 1”
• Maks. systemtryk: 1,0 MPa
• Isoleringsklasse: H
• Maks. medie temperatur: 110°C
• Væsketemperatur: 0°C - +70°C
• Relativ luftfugtighed: Maks. 95%
• Temperatur (Væske): +2°C - 110°C
• EMC standard: EN 61000-6-1 og EN 61000-6-3
• Beskyttelsesklasse: IP44

Materiale

• Krop: Støbejern

Ved montering OBS. at montere kontraventilen mellem T-stykke og returløbsgren (Se eventuelt manual/tegning). Det er ikke muligt at vende kontraventilen forkert.

Indstilling
Når der indstilles unishunt/pume bør man gå efter at have så lav en temperatur på pumpeshunten som muligt. Dette for at få den bedste mulige komfort og  bedste mulige økonomi. Her skal man dog være obs på og sikre sig, at temperaturen er høj nok til at kunne opvarme boligen. (Lav udetemperatur = Høj gulvtemperatur).

Det optimale er at temperaturen ligger mellem 35°C og 45°C.

Producent

• Neotherm

Unishunt til plastfordeler fra Neotherm med Neotherm Cirkulationspumpe 20/7,5-130. Unishunten samles ved flade pakninger det vil sige, at dette nemt kan gøres uden at man skal anvende hverken pakgarn eller paksalve. Selve omløberne skal spændes med nøgle.

Data

• Unishunt til pastfordeler (Neotherm) med cirkulationspumpe
• Cirkulationspumpe data: (Neotherm) 20/7,5-130

Tekniske data

• Strømforsyning: 220-240V 50/60 Hz
• Maks flow: 2,8 m3/h
• Gevind: 1”
• Relativ luftfugtighed: Maks. 95%
• Temperatur- væske: +2°C - 110°C
• Maks. systemtryk: 1,0 MPa
• Maks. medie temperatur: 110°C
• Væsketemperatur: 0°C - +70°C
• Beskyttelsesklasse: IP44
• Isoleringsklasse: H
• EMC standard: EN 61000-6-1 og EN 61000-6-3

Materiale

• Krop: Støbejern

Montering

Med flade pakninger hvor pakgarn/paksalve ikke er nødvendigt. Vær obs. på at montere kontraventilen mellem t-stykke og returløbsgren (Se vejledning/tegning) Kontraventilen kan ikke vendes forkert.

Indstilling

Man bør vælge den lavest mulige temperatur på pumpeshunten som det er muligt. Det vi give den bedste mulige økonomi og komfort. Man bør dog sikre sig, at temperaturen skal være høj nok til at kunne opvarme boligen. (Lav udetemperatur = høj gulvtemperatur). Temperaturen skal ligge mellem 35°C og 45°C.

Producent

• Neotherm

Neotherm Unishunt til messingfordeler med Cirkulatinospumpe. Unishunten er meget nem at samle og montere. Der medfølger desuden en fin vejledning herpå.

Data

• Neotherm Unishunt til messingfordelere
• med Neotherm Cirkulationspumpe 20/6-130

Unishunt fra Neotherm som nemt og hurtigt kan samles. Omløbere skal spændes med nøgle samt skal man huske at montere kontraventilen. Kontraventilen skal monteres mellem T-stykke og returløbsgren. (Se medfølgende monteringsvejledning) Kontraventilen kan ikke vendes forkert.

Indstilling af Neotherm Unishunt
Man gør vælge at have en så lav temperatur som det er muligt på pumpeshunten for at få den bedste økonomi/komfort. Man skal hermed også sikre sig, at er høj nok til at huset kan opvarmes.

En lav udetemperatur = høj gulvtemperatur. Temperaturen skal ligge mellem 35°C og 45°C (Optimalt)

Teknisk Data Cirkulationspumpe 20-6/130

• Strømforsyning: 220 - 240 V 50 / 60 Hz
• Maks flow: 2,8 m3/h
• Gevind: 1”
• Krop: Støbejern
• Relativ luftfugtighed: Maks. 95 %
• Temperatur- væske: +2 ° C - 110 ° C
• Maks. systemtryk: 1,0 MPa
• EMC standard: EN 61000-6-1 og EN 61000-6-3
• Maks. medie temperatur: 110 °C
• Væsketemperatur: 0 °C - +70 °C
• Beskyttelsesklasse: IP44
• Isoleringsklasse: H

Producent

• Neotherm

Neotherm Bypass Ventil består af en overstrømningsventil, automatisk luftudlader, afstandsrør i PE-RT samt aftapningsventil. Til montering direkte på gulvvarmefordeler-system.

Data

• Neotherm Bypass ventil
• Til montering direkte på gulvvarmefordeler-system

Neotherm bypass ventil består af:

• Overstrømningsventil
• Automatisk luftudlader
• Afstandsrør i PE-RT
• Aftapningsventil

Producent

• Neotherm

Neotherm Vinkelsæt for Unishunt. 1" nip x 1" omløber. Anvendes til montering sammen med Neotherm Unishunt på fordelersystem. Beregnet for vinkelret montering på gulvvarmefordeler. Neotherm vinkelsæt består af 2 stk. specialvinkler og 2 stk. fladpakninger.

Data

• Vinkelsæt for Unishunt (Neotherm)
• 1" nip x 1" omløber
• Til montering sammen med Unishunt på fordelersystem

Sættet indeholder:

• 2 stk. specialvinkler
• 2 stk. fladpakning

Producent

• Neotherm
