Hvilken type og størrelse røgsuger skal jeg bruge

... til røgsugersystemer til pejse og brændeovne (fastbrændsel)

Der findes to typer røgsugere egnet til fastbrændsel; RS og RSV i

størrelserne 9-16. RS har horisontalt afkast og RSV har vertikalt afkast.

Begge har aksialvinger, som er nemme at rengøre for sod. RS er standard

med firkantet bæreplade, men kan også fås med ottekantet bæreplade.

Styringer findes i forskellig automatiseringsgrad fra de manuelle styringer

EFC15, EFC16 og EFC35 til mere intelligente styringer som EFC18 og EW40.

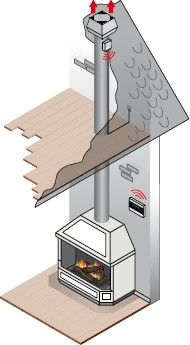

Hvis skorstenen er over kip, kan både RS og RSV bruges. I områder med

høj vindpåvirkning

anbefales RSV. Hvis skorstenen ender under kip, eller

bygningen har stråtag, anvendes RSV med vertikalt afkast, så røgen kastes

lodret op.

I nedenstående skema ses, hvilken røgsugerstørrelse, der anbefales til forskellige

pejse og brændeovnsstørrelser. Skemaet er kun vejledende. Kontakt

EXHAUSTO CDT for at få beregnet den rigtige størrelse og type røgsuger.

Ø150 mm

150 x 150 mm

Ø200mm

200 x 200 mm

Ø250 mm

250 x 250 mm

Ø300 mm

300 x 300 mm

Forudsætninger

Max. røggastemperatur: 150 °C

Skorstenshøjde: 2 - 8 m

Bøjninger: Max 2 x 90° bøjninger

Ingen anden ventilation/udsugning

**Areal af indfyringsåbning

A. 1-sidet ildsted:

Areal = a x h (m2)

B. Hjørneinstallation:

Areal = 0,8 x (a+b) x h (m2)
